Сколько прожекторов можно подключить к DMX 512?

DMX 512 – это стандарт передачи цифровой информации между контроллером и светильниками. Был разработан в 1986, чтобы объединить различное оборудование под единую программу. Сейчас используется, чтобы управлять работой диммеров, прожекторов и дым-машин. Чаще всего выступает как важная часть сценического оборудования.

Большинство популярных операционных систем дают возможность управлять DMX 512. Подключаются такие контроллеры через USB. Их можно установить очень далеко от самого оборудования, что обеспечивает удобное использование.

Возможности контроллера

У тех, кто профессионально занимается сценическим оборудованием, встает вопрос: сколько прожекторов можно подключить к одному контроллеру DMX 512? Однозначного ответа дать не получится. Здесь нужно узнать характеристики оборудования, которое вы собрались подключать, и количество устройств.

В протоколе DMX 512, за счет которого работают 512 каналов, каждый канал передает один байт информации. Нетрудно догадаться – один байт не отражает возможность подключить одно устройство.

Ведь прожектору, особенно RGB-прожектору, требуется несколько типов информации. Он может светить разными цветами. Может различаться сила его светового потока. Другие прожектора будут двигаться. И все это должно происходить одновременно, почему и требуется гораздо больше, чем один канал.

Учтите, что это касается только одного прожектора. А если мы хотим поставить 2, 3, 10? Во столько раз будет увеличиваться и число необходимых каналов. Некоторым прожекторам может требоваться меньше, другим – больше каналов.

На каждом приборе, который мы подключаем к контроллеру, будет написано, сколько каналов ему требуется, чтобы правильно функционировать. Исходя из этих данных и можно произвести точные расчеты, справиться ли с вашим оборудованием один контроллер.

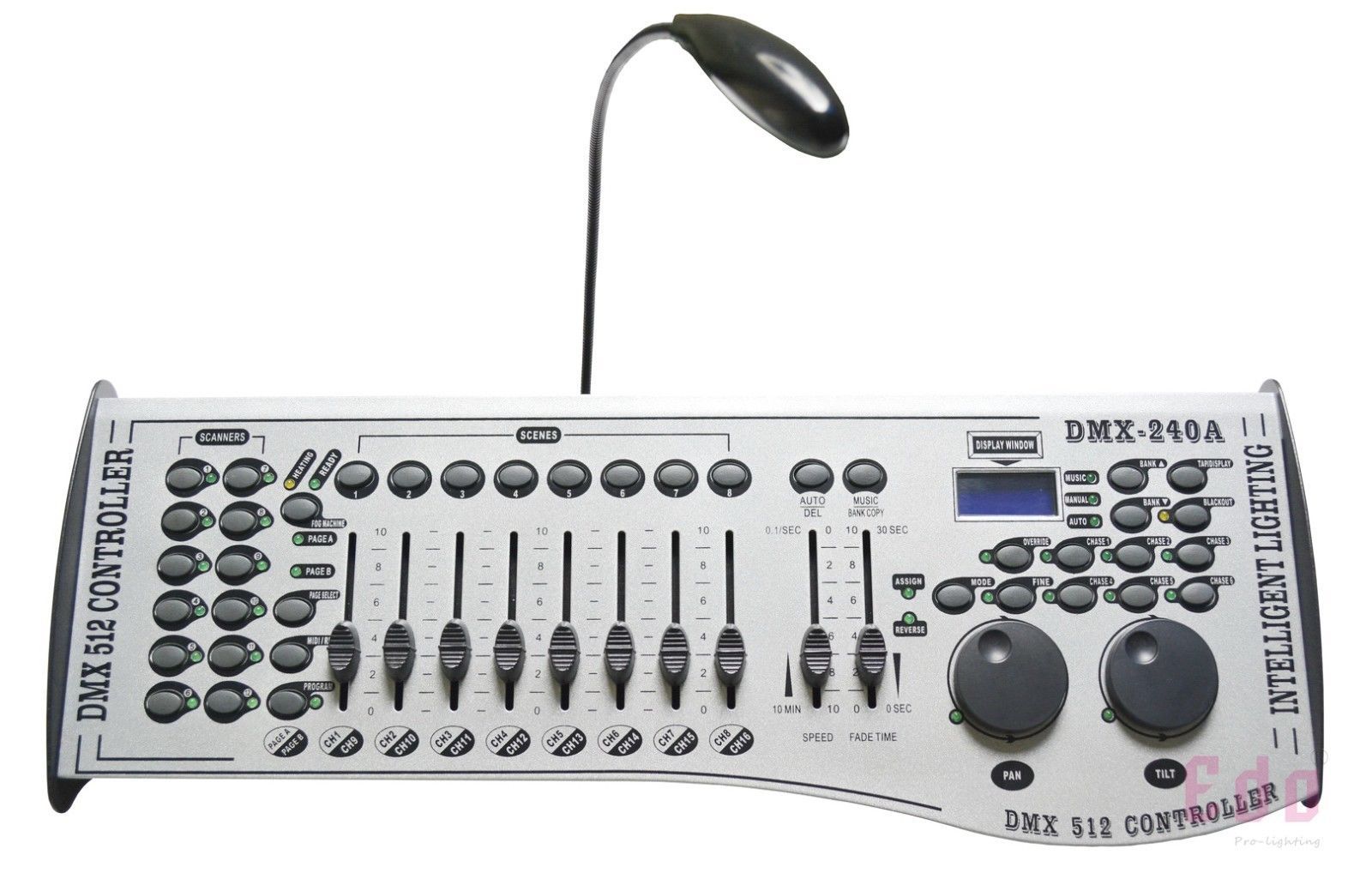

Рассчитано, что один протокол DMX 512 может управлять максимум 170 прожекторами или другими светильниками. Однако сейчас существуют контроллеры, использующие, к примеру, 1024 канала. Соответственно, они дают возможность регулировать работу 340 светильников. Как работает подобный световой пульт? У него два разъема для линий DMX, каждый из которых состоит все так же, из 512 каналов. Это точно такая же схема управления, но помноженная на два.
